Portaiden ja lattiapäällysteiden asennusopas

Porrasaskelmien asennus

Portaiden suunnittelun tulee olla rakennusportaiden suunnittelusäännöstön vaatimusten mukainen. On noudatettava paikallisia lakeja, määräyksiä ja rakennusmääräyksiä.

Huomaa: suurin riippuva portaiden askellevy on noin

15 mm, ja yhden askelman levyn pituus ei saa ylittää 2,2 metriä. Jos kölin keskietäisyys askellevyn ja muiden lautojen välillä on erilainen, kölin keskietäisyyden tulee olla pieni.

Asenna aloituspidike

1. Asenna köli kölivälitaulukon tai rakennuspiirustusten mukaisesti.

2. Kun olet määrittänyt kiinnitysosien sijainnin, poraa esiporaus ja asenna aloituskiinnitysosat kuvan 1 mukaisesti:

3. Asenna askelman reunalevyt kuvien 2-1 ja 2-2 mukaisesti.

Kuva 1

Kuva 2-2

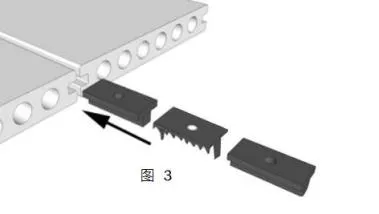

4. Asenna step inside board -kortti kuvan 3 mukaisesti:

Kuva 3

Huomaa: Asento määritetään, kun vastaava koko on järjestetty levyn leveyden mukaan (kahden levyn väliin on varattu rako).

5. Asenna askelman sisälevy kuvan 4 mukaisesti:

Kuva 4

6. Asenna pidikkeet askellevyjen väliin kuvan 5-1,5-2 mukaisesti.

Kuva 5-1

Kuva 5-2

Huomautus: Käytä kahta kiinteää pidikettä kiinnittääksesi askelman sivulevyn ja sisälevyn vastaavasti (jos askellevyn pituus on lyhyt, on suositeltavaa käyttää kahta köliä askellevyn pituuden keskellä tai kahden kiinteän pidikkeen kölinleveys voidaan asentaa).

Asenna aloituspidike

1. Asenna köli kölivälitaulukon tai rakennuspiirustusten mukaisesti.

2. Kun olet määrittänyt kiinnitysosien sijainnin, poraa esiporaus ja asenna aloituskiinnitysosat kuvan 1 mukaisesti:

Kuva 1

3. Asenna aloituslattia kuvan 2 mukaisesti:

Kuva 2

Suositus 1

Slot 6 mm lisävarustesarja

Tukitarvikkeet: kiinteät ja liikkuvat kortit.

Kiinteät kortit Siirrettävät kortit

1. Kiinteiden ja siirrettävien korttien asennus kuvan 3 mukaisesti:

Kuva 3

图 6

2. Kiinteiden ja siirrettävien korttien asettelu KUVAssa. 4 esitetyllä tavalla:

Kuva 4

3. Asenna kiinteät ja liikkuvat pidikkeet Asenna kiinteät ja liikkuvat pidikkeet kuvien 5 ja 6 mukaisesti

Kuva 5

Kuva 6

4. Toista yllä olevat vaiheet kolmelle viimeiselle levylle.

5. Asenna viimeistelylevy kuvan 7 mukaisesti:
